JZHSE3000變壓器色譜在線監測系統，采用色譜分析原理，應用動態頂空脫氣技術和高靈敏度微橋式檢測器，實現對變壓器油中七種氣體組分含量全檢測。整套系統集色譜分析、自動控制、專家診斷、通訊技術于一體，通過對絕緣油中溶解氣體的檢測，實現了對變壓器內部運行狀態的在線監控，保證變壓器安全經濟運行。 技術參數： Ø 分析周期：1小時完成檢測全過程，可連續進行監測。 Ø工作環境溫度：-40℃~+65℃ Ø工作環境濕度：5~95% Ø主機外形尺寸：627mm×550mm×1100mm 性能特點： Ø 全組分分析：系統能檢測油中各種組分，實現變壓器油中七種氣體（H2、CO、CO2、CH4、C2H4、C2H6、C2H2）和總烴全分析。通過選裝含氣量檢測單元，實現包括O2、N2共計九種氣體檢測，測量精度高、重復性好。 Ø 全方位狀態監測：系統的運行狀態和各種工況條件可以在監控工作站上查詢，從而實現了狀態維護，并杜絕了系統誤報警的可能性。 Ø 檢測靈敏度高：系統應用基于*新的微結構技術開發的高靈敏度固態微橋式檢測器，檢測靈敏度較高，已接近實驗室色譜分析水平。 Ø分析周期短：采用先進的動態頂空脫氣技術，脫氣效率高、時間短，1小時可完成檢測全過程，并可進行連續監測。 Ø先進的脫氣技術：采用動態頂空（吹掃-捕集）脫氣技術進行油氣分離，油中組分經多次萃取。該技術具有脫氣效率高、時間短、重復性好等優點，并可大大提高小濃度組分的分析精度。 Ø 電路抗干擾性強：主板采用四板一體化設計，采用工業級ARM Cortex-M3微控制器為主控芯片，提高了主板干擾性能，有效提高了系統可靠性和穩定性。 Ø 優良的溫控系統：整機箱體為不銹鋼雙層箱體設計。采用獨特的內外雙循環散熱以及加熱模式，有效地提高了設備的溫控性能，使系統可在高溫、高濕和低溫等各種惡劣環境條件下工作。 Ø 開發兼容的通訊接口：支持省調主站要求的通訊規約及接口，可開放接口及協議文本，便于系統擴展和兼容。 Ø 安裝維修簡單：系統可帶電安裝，內部結構采用模塊化設計，現場維修簡單方便。 Ø 具有變壓器綜合監測能力：除監測變壓器油中溶解氣體外，還可以通過增加變壓器油中微水監測單元和變壓器鐵芯接地電流監測單元等模塊，完成對變壓器的綜合監測。

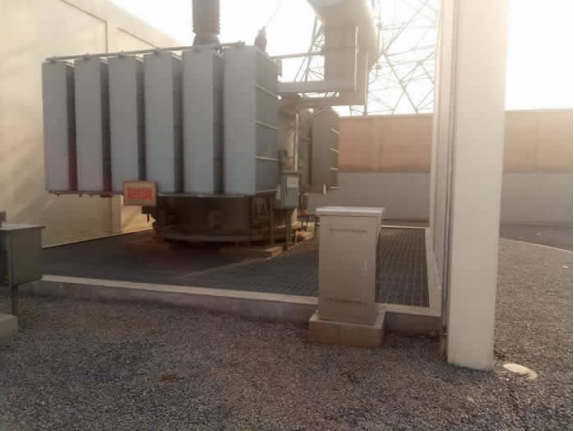

現場安裝照片：
|
